AlexNet网络结构详解

AlexNet 是2012年 ISLVRC ( ImageNet Large Scale Visual Recognition Challenge)竞赛的冠军网络，分类准确率由传统的70%+提升到80%+。它是由Hinton和他的学生Alex Krizhevsky设计的。 也是在那年之后，深度学习开始迅速发展。

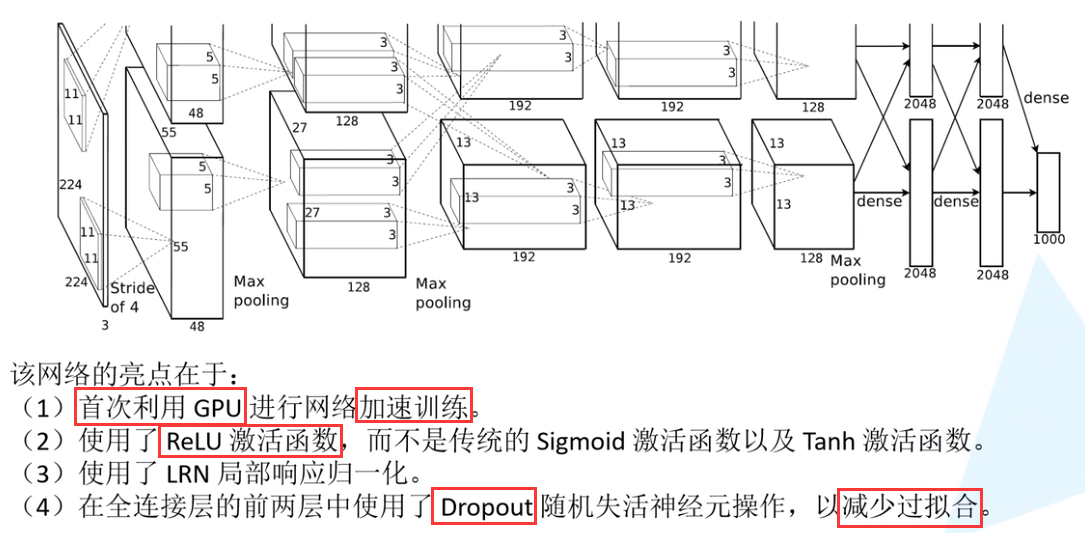

注：作者使用了两块GPU，所以网络模型变成上下两块

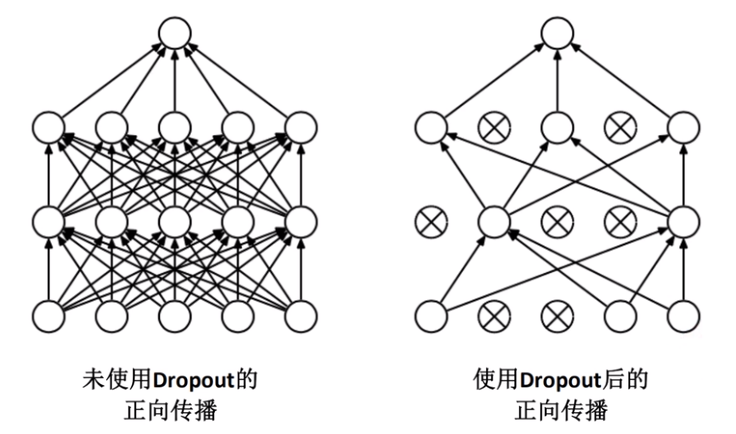

使用Dropout的方式在网络正向传播过程中随机失活一部分神经元，以减少过拟合Conv1

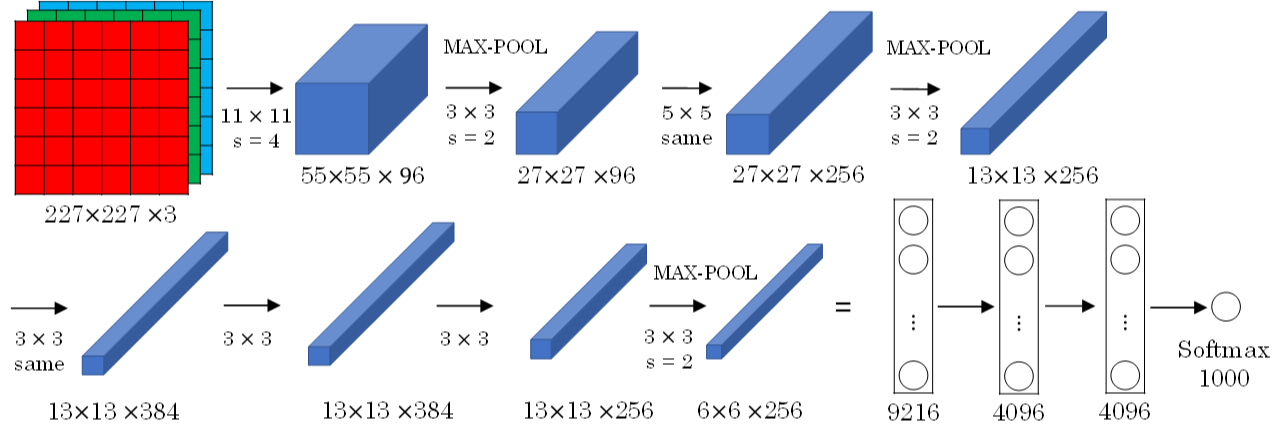

结构分析

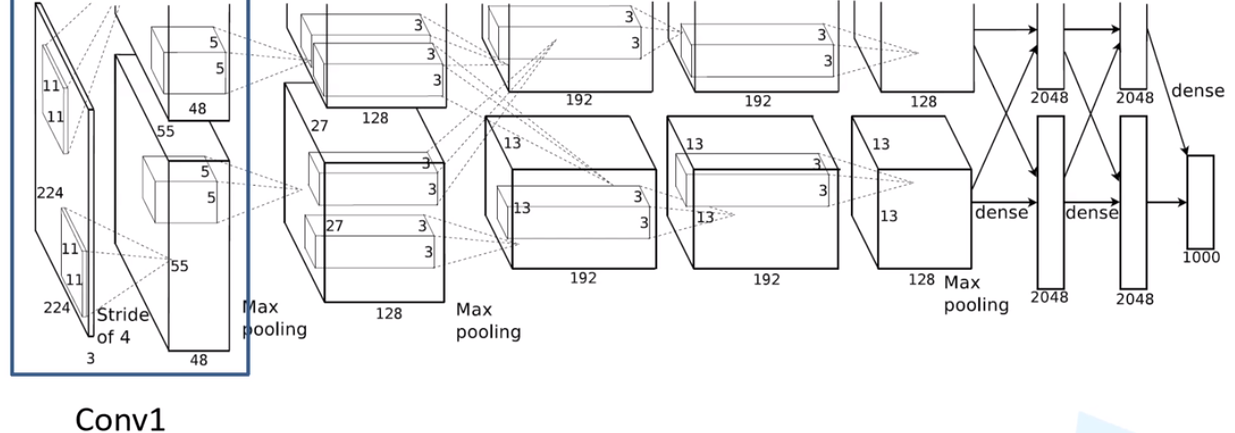

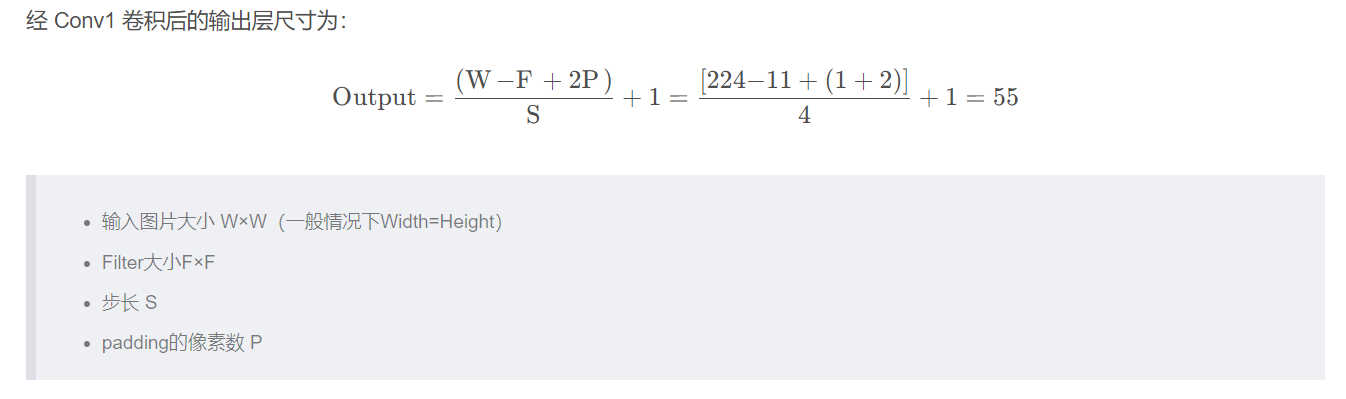

Conv1

注意：原作者实验时用了两块GPU并行计算，上下两组图的结构是一样的。

• 输入：input_size = [224, 224, 3]
• 卷积层：
  • kernels = 48 * 2 = 96 组卷积核
  • kernel_size = 11
  • padding = [1, 2] （左，上围加1列圈0，右下围加2列圈0）
  • stride = 4
• 输出：output_size = [55, 55, 96]

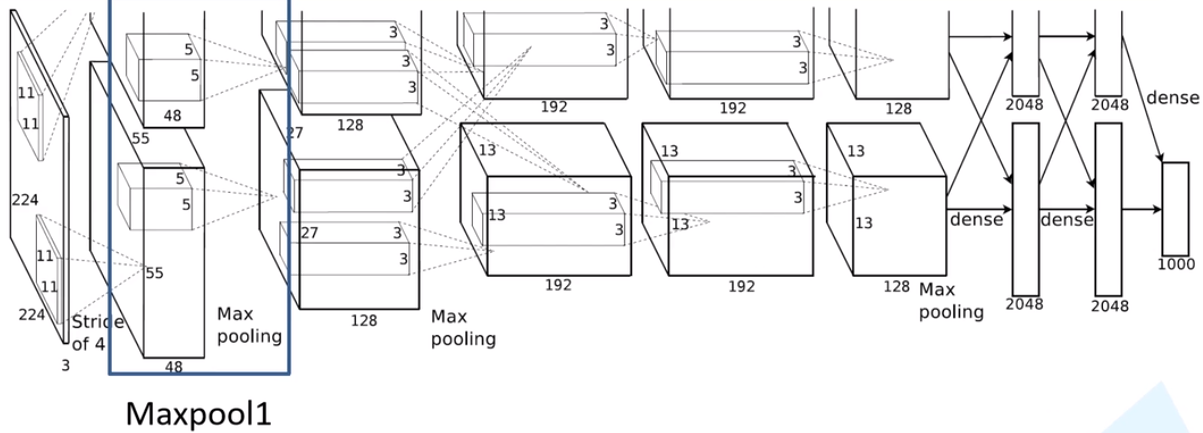

Maxpool1

• 输入：input_size = [55, 55, 96]
• 池化层：（只改变尺寸，不改变深度channel）
  • kernel_size = 3
  • padding = 0
  • stride = 2
• 输出：output_size = [27, 27, 96]

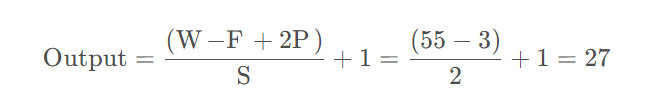

经 Maxpool1 后的输出层尺寸为：

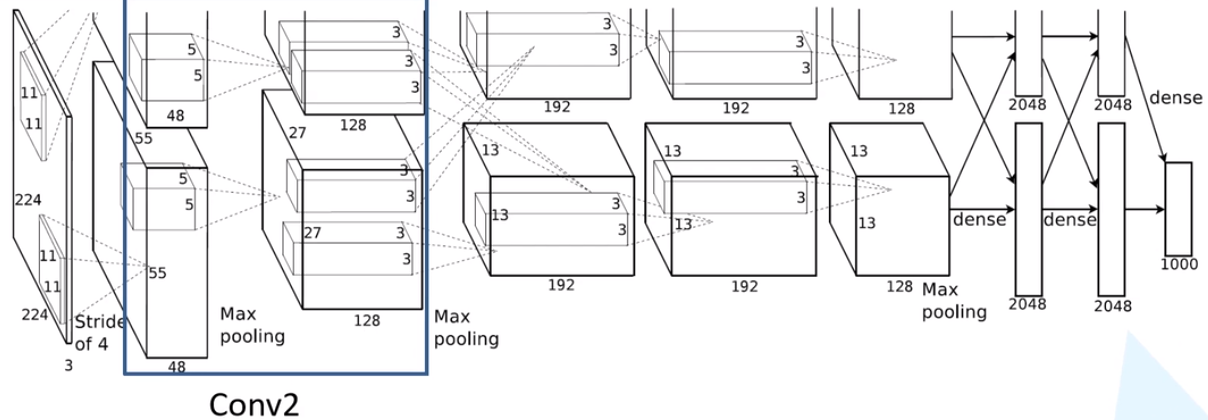

Conv2

• 输入：input_size = [27, 27, 96]
• 卷积层：
  • kernels = 128 * 2 = 256 组卷积核
  • kernel_size = 5
  • padding = [2, 2]
  • stride = 1
• 输出：output_size = [27, 27, 256]

经 Conv2 卷积后的输出层尺寸为：

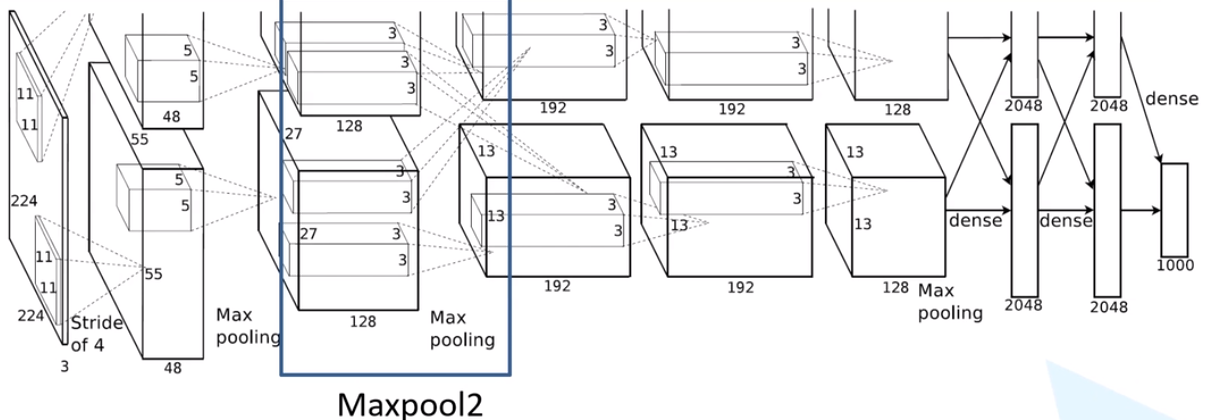

Maxpool2

• 输入：input_size = [27, 27, 256]
• 池化层：（只改变尺寸，不改变深度channel）
  • kernel_size = 3
  • padding = 0
  • stride = 2
• 输出：output_size = [13, 13, 256]

经 Maxpool2 后的输出层尺寸为：

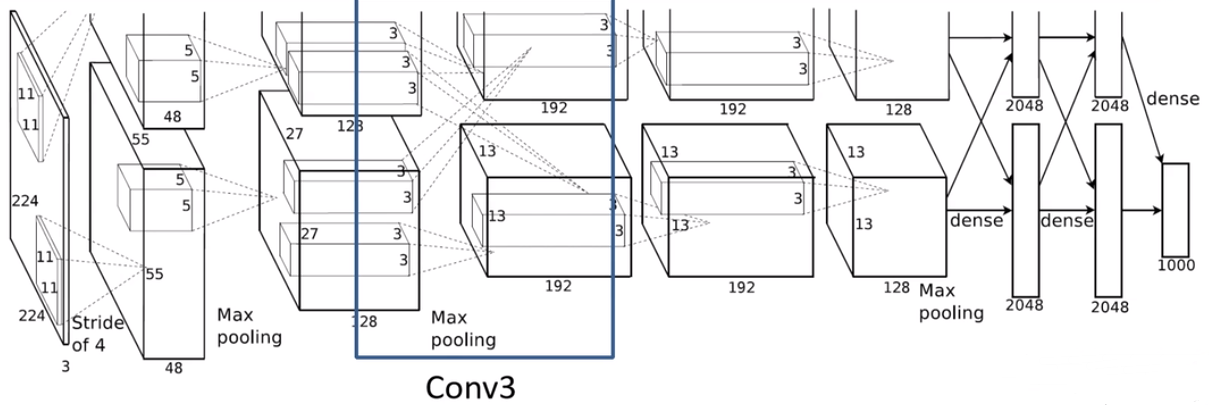

Conv3

• 输入：input_size = [13, 13, 256]
• 卷积层：
  • kernels = 192* 2 = 384 组卷积核
  • kernel_size = 3
  • padding = [1, 1]
  • stride = 1
• 输出：output_size = [13, 13, 384]

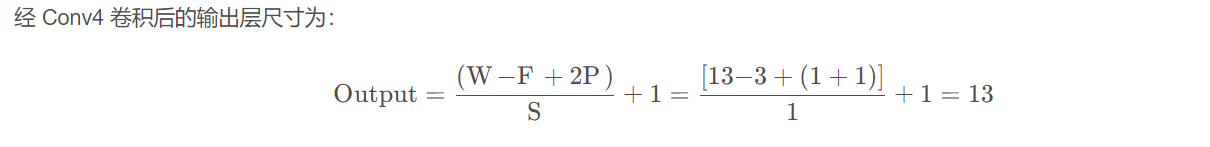

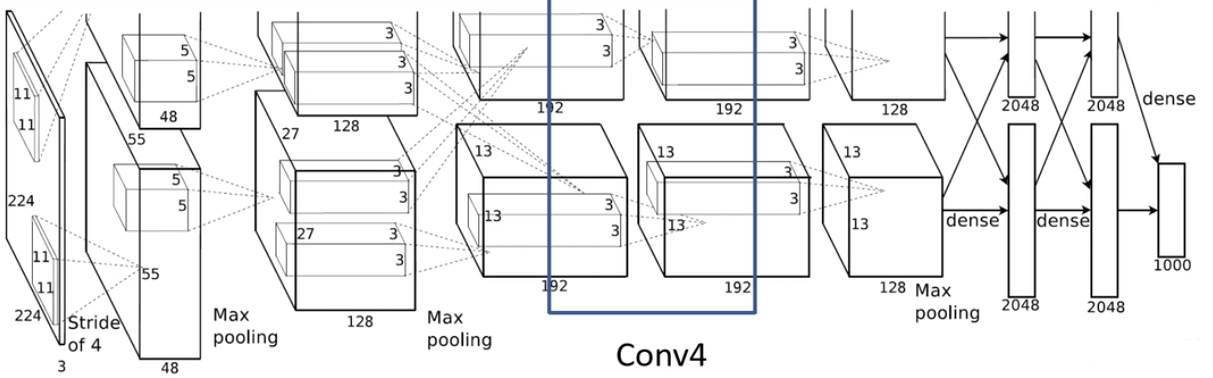

Conv4

• 输入：input_size = [13, 13, 384]
• 卷积层：
  • kernels = 192* 2 = 384 组卷积核
  • kernel_size = 3
  • padding = [1, 1]
  • stride = 1
• 输出：output_size = [13, 13, 384]

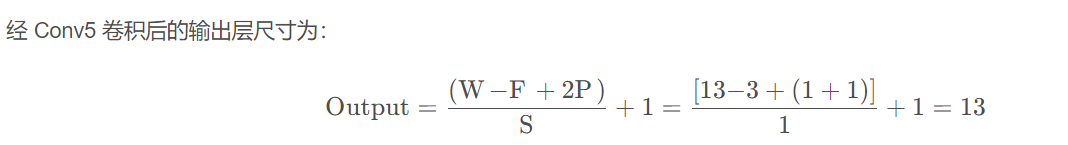

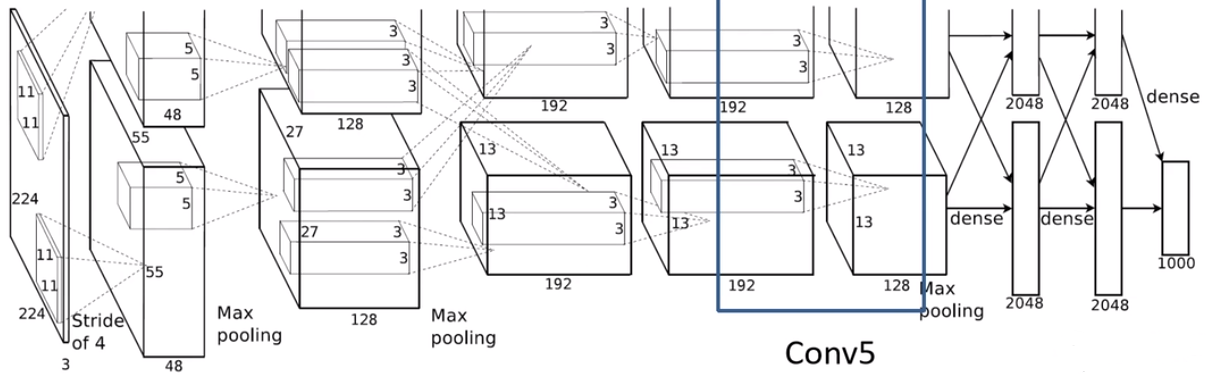

Conv5

• 输入：input_size = [13, 13, 384]
• 卷积层：
  • kernels = 128* 2 = 256 组卷积核
  • kernel_size = 3
  • padding = [1, 1]
  • stride = 1
• 输出：output_size = [13, 13, 256]

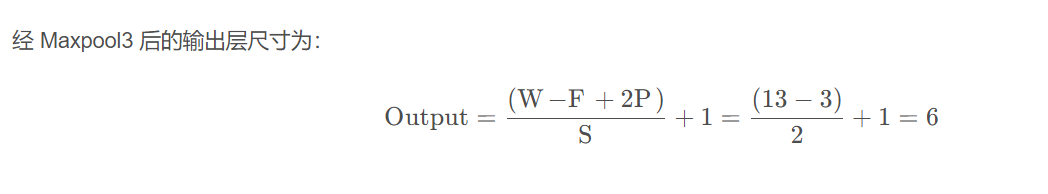

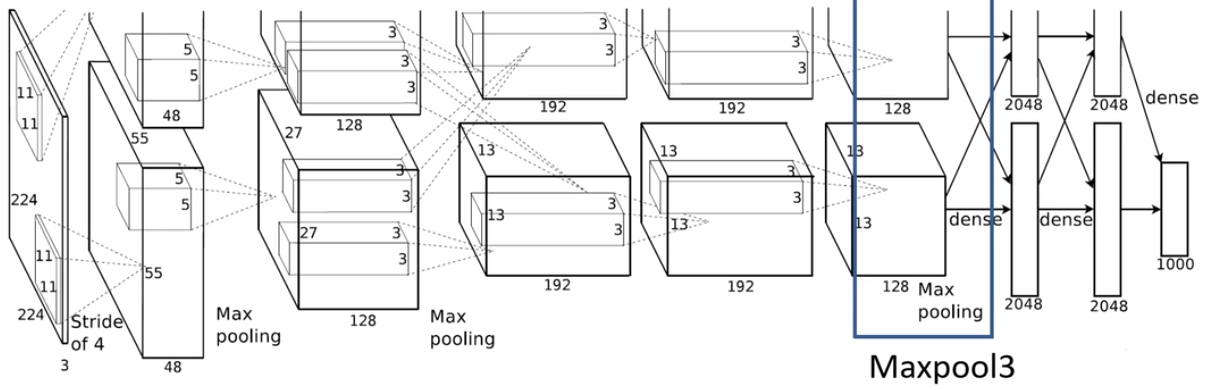

Maxpool3

• 输入：input_size = [13, 13, 256]
• 池化层：（只改变尺寸，不改变深度channel）
  • kernel_size = 3
  • padding = 0
  • stride = 2
• 输出：output_size = [6, 6, 256]

FC1、FC2、FC3

Maxpool3 → (66256) → FC1 → 2048 → FC2 → 2048 → FC3 → 1000
最终的1000可以根据数据集的类别数进行修改。

总结

分析可以发现，除 Conv1 外，AlexNet 的其余卷积层都是在改变特征矩阵的深度，而池化层则只改变（减小)其尺寸。
