5G基站开通与调试

5G网络概述

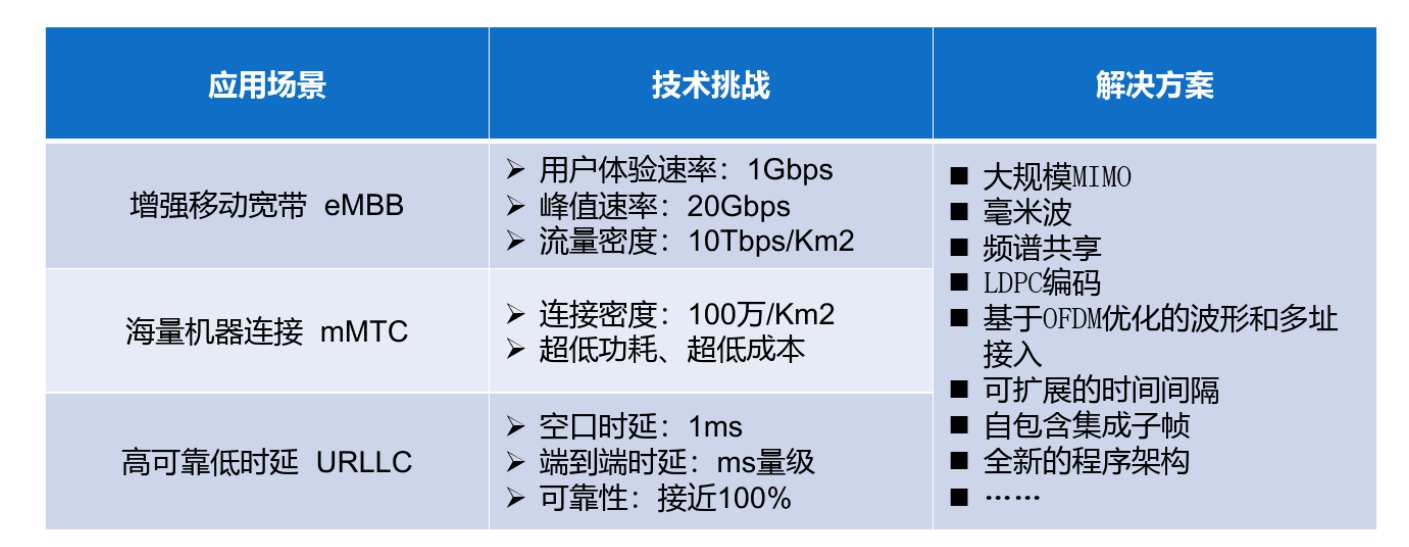

5G网络发展技术背景

  • 2G，3G和4G技术主导应用，场景应用单一;5G应用主导技术，一个标准满足所有的应用场景。

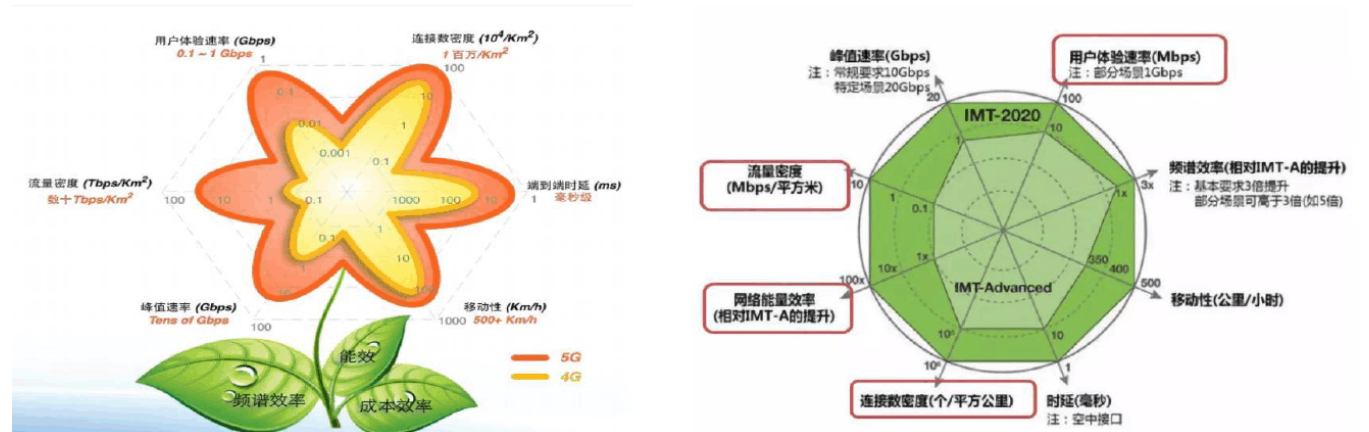

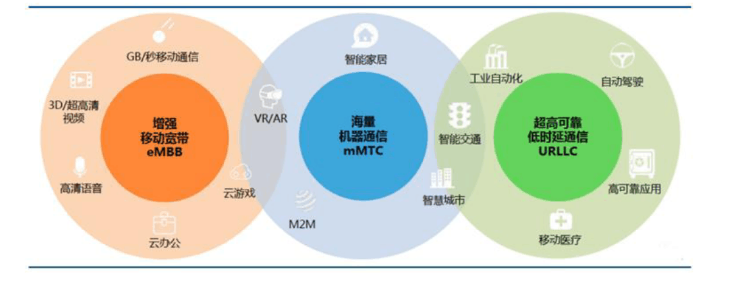

  • 5G全面提升网络的速率、容量、可靠性和低延时，实现包括3D通信、4K+超高清视频观看、在线AR/VR、云办公、云游戏等全新体验。此外，5G将实现物联网(IoT)，自动驾驶汽车，工业自动化，电子医疗和AR/VR等一系列新的适用于移动互联网和物联网的应用场景

5G基站勘查与规划

5G基站勘查概述

勘查分类:根据项目的不同阶段，勘察可分为初勘（即网络规划现场勘察）和复勘（即工程设计现场勘察）两个阶段。

  • 网络规划现场勘察**(初勘)**
    • 站点周围地形地貌
    • 站点周围环境安装配套（电源、走线、物业)
  • 工程设计现场勘察**(复勘)**
    • 站点室内/室外的现场勘察
    • 网络数据采集工作汛房设备、天馈系统的布置方法(站高、方位角、下倾角、射频单元选型、射频功率、频段)

机房内勘查

整体环境

  • 门窗：较好的密封防尘功能和防盗装置;机房的主要通道门高2.0m，宽1.0m，以不妨―碍设备的搬运为宜，室内净高不低于2.8m。太阳光不宜直射进机房。如果机房有窗户，必须用具备防火性能的不透明建材封闭;
  • 墙面和天花板：机房内墙面和顶棚面的面层材料，应采用光洁，耐久，不起尘，防滑，不燃烧的材料
  • 地面：机房的地面应铺设防静电地板，地板下面为混凝土基础，要求混凝土的标号大于250号，能够固定钢膨胀螺栓
  • 空调：机房内应具备空调设施，并且运行良好，满足设备正常运行;室内温度和湿度应符合工程设计要求。
  • 用电：机房引入交流市电，开关电源工作正常,机房照明系统正常，具备220V电源插座（三芯)﹔设备机房需配置-48V直流供电电源，电源容量和空开大小满足要求，蓄电池组满足设备备电时长要求。
  • 安全：监控系统、消防系统良好。机房内安装烟感告警探头，机房耐火等级为二级，机房内及其附近严禁存放易燃易爆等危险品;抗震等级按8度设防烈度考虑。

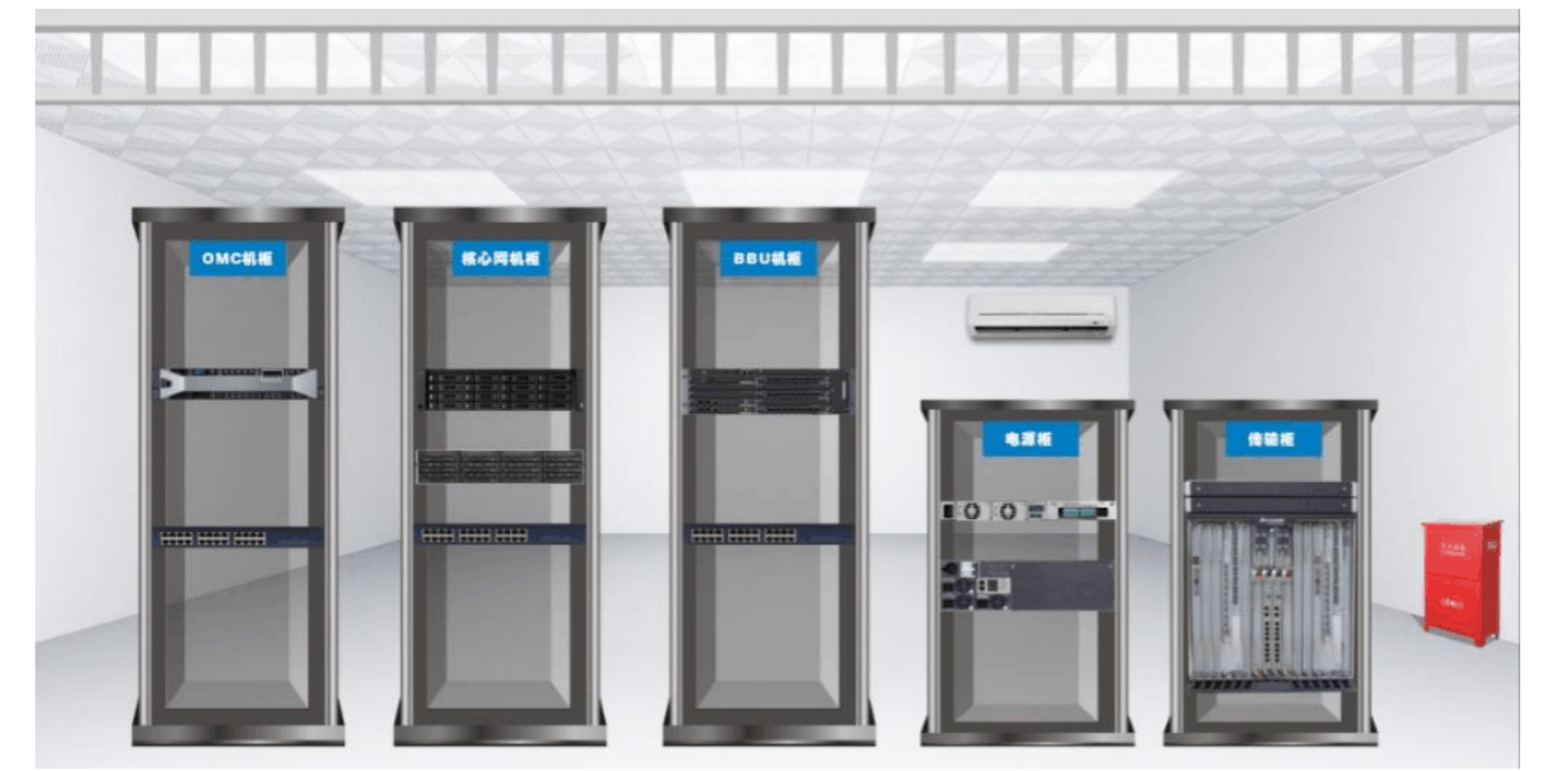

机柜分类：

  • OMC机箱
  • 核心网机箱
  • BBU机柜
  • 电源柜
  • 传输柜

天面室外勘查

天面环拍

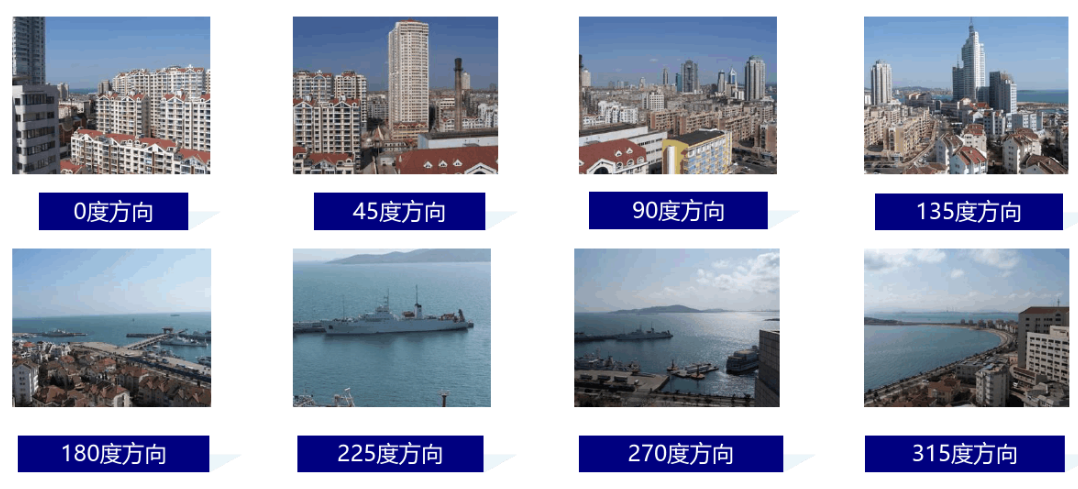

找一个相对较高的地方，以磁北为0度，从0度开始每隔45度拍摄图片一张，相邻两张图片应该有少许交叠:

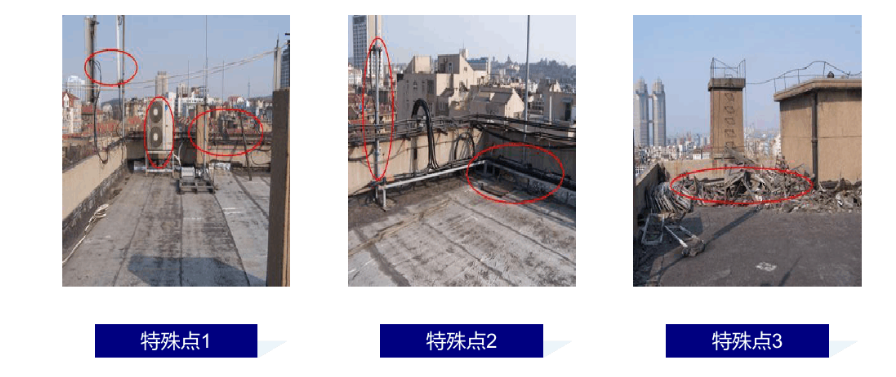

特殊情况

观察本基站天面或者站址周围是否有其他通信设备的天馈系统，并作出详细的记录:

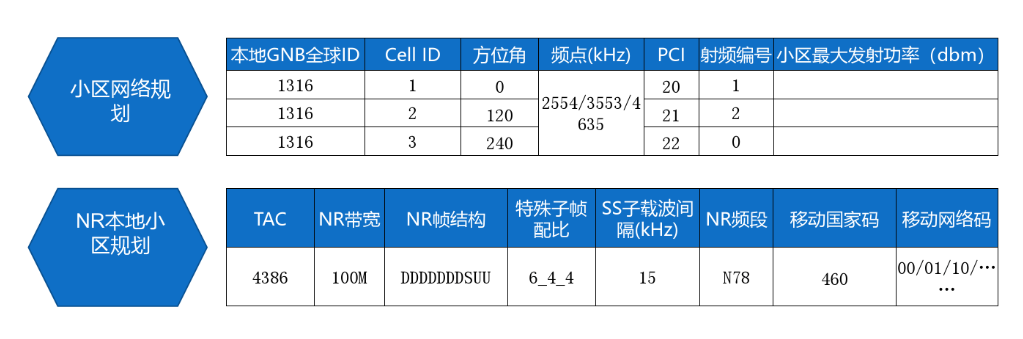

天线参数

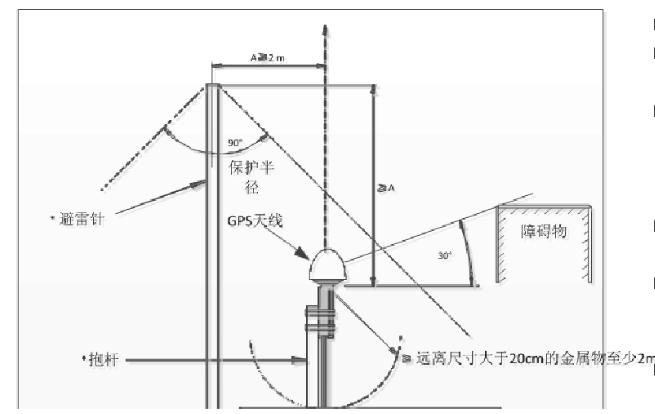

GPS时钟

  • GPS天线需要在避雷针保护范围内(45°)
  • 周围对天线的遮挡不超过30度，天线竖直向上的视角应大于120度
  • GPS 安装时远离如电梯、空调电子设备或其他电器。天线位置应当至少远离20cm的金属物体(20cm金属物体为长度×宽度=20cm×20cm) 2米远
  • 在塔上安装GPS天线，应使GPS天线位于铁塔最面向南方一角并保持与铁塔2米间距.
  • 多个GPS天线之间的间距不能过近，否则天线之间可能会产生反射干扰,两个GPS天线间距大于2米
  • 严禁将GPS天线安装在基站等系统的辐射天线主瓣面内，不能和全向天线安装在同一水平面内

AAU位置

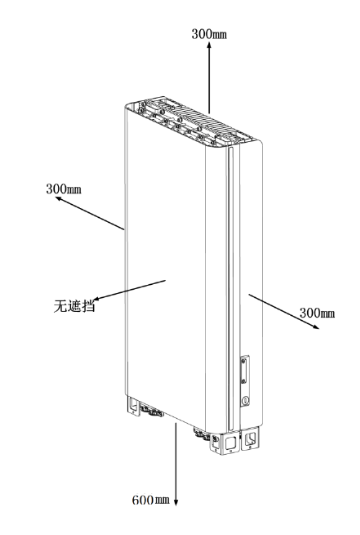

  • AAU底部应预留600mm布线空间，为方便维护建议底部距地面至少1200mm
  • AAU顶部应预留300mm布线和维护空间
  • AAU左侧应预留300mm布线和维护空间
  • AAU右侧应预留300mm布线和维护空间
  • 前方应无遮挡
  • 安装位置通风要求：确保安装位置通风良好，利于设备散热

美化

  • 美化罩尺寸影响AAU方位角调整
  • 美化罩尺寸影响AAU下倾角调整
  • 美化罩封闭不满足散热要求

现网美化罩改造措施

  • 散热改造:拆除后门，顶部拆除,确保AAU背部全部可视
  • 角度调整改造:如果需增加角度调整范围，调整抱杆位置或整体调整美化罩角度
  • 排水措施改造:底部需有排水孔
  • 美化塔安装空间不足，影响AAU角度调整
  • 美化塔罩体通透率不足，影响设备散热
  • 拆除美化置，增加安装空间;
  • 改造美化罩，增加通透率到60%
  • 在美化罩底部安装设备;更换美化置，满足设备安装要求。

电源

  • 如果是拉远站点，确认电源空开的容量是否满足设备供电要求。
  • 防雷箱上级输入空开建议:选用-48V直流空开，BBU典型功耗400W，AAU典型功耗800w

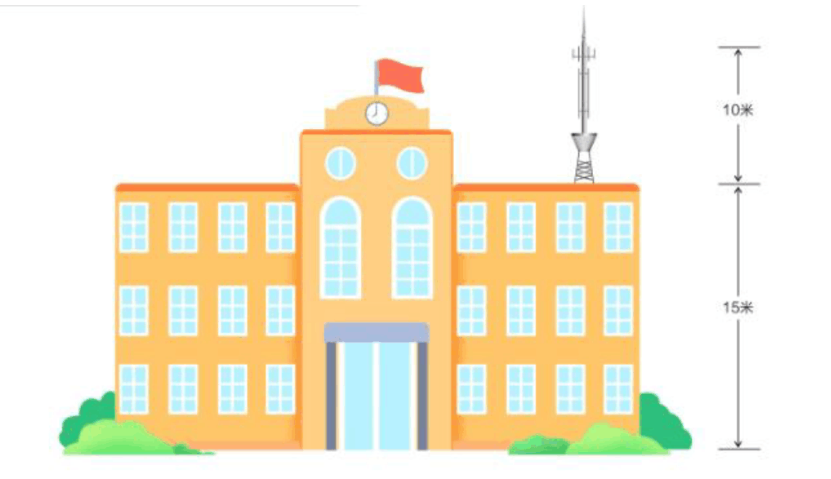

天线挂高

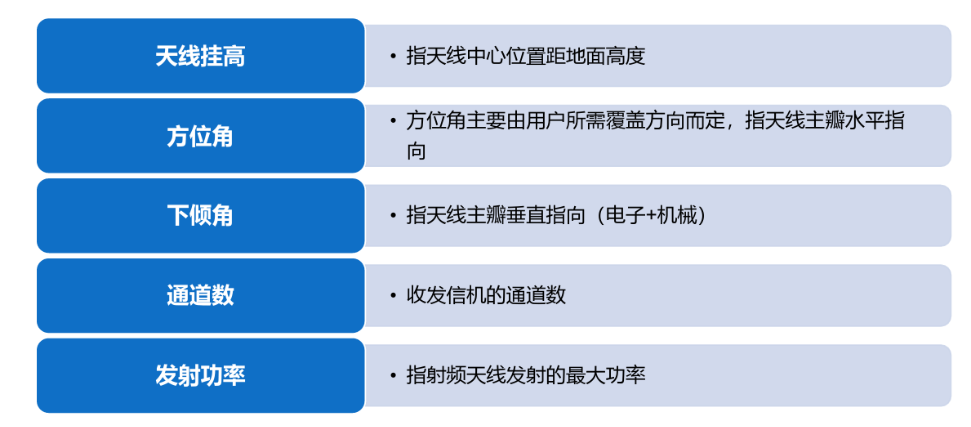

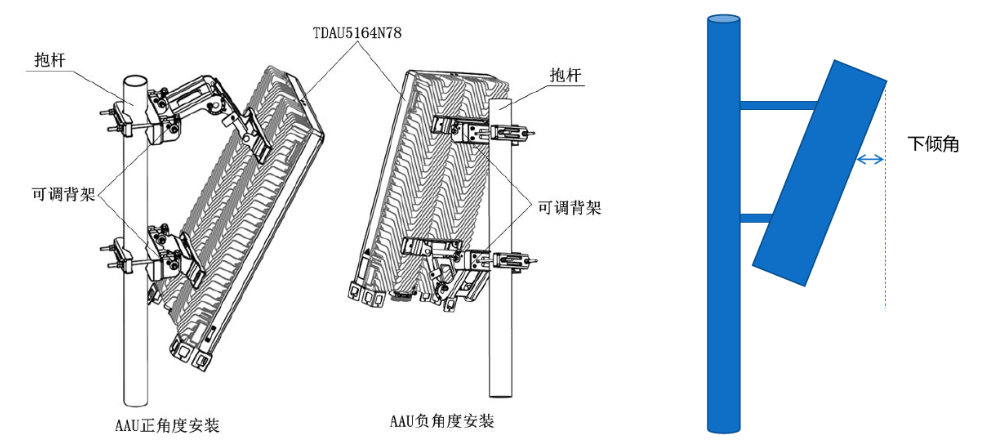

倾角/方位角

AAU配套设备辅材

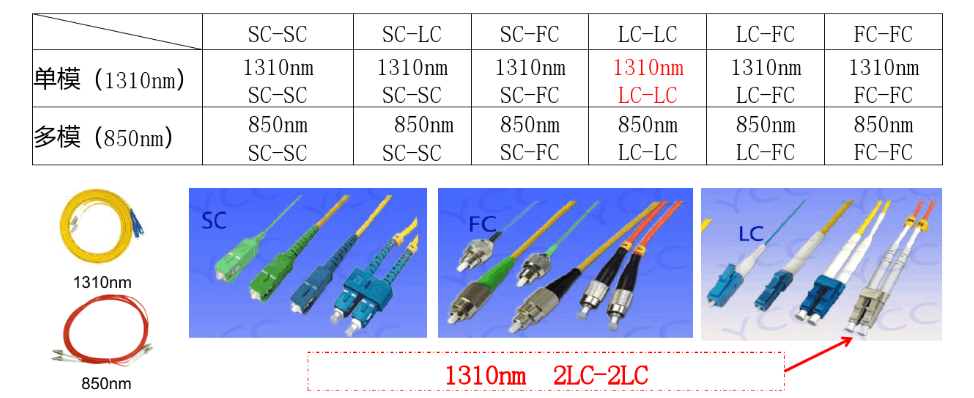

AAU配套设备辅材-光纤

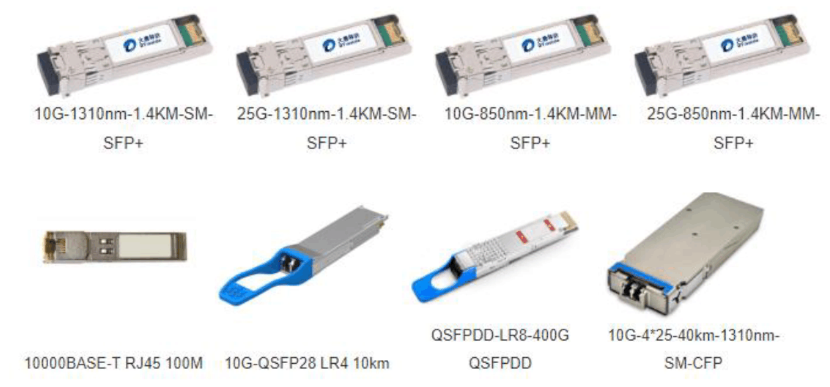

AAU配套辅材-光模块

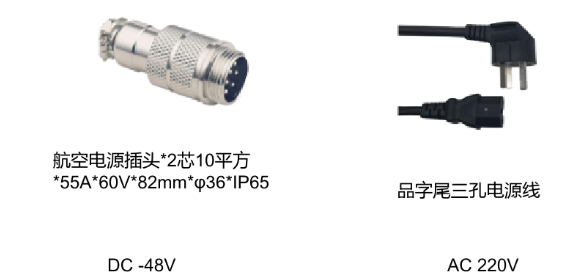

AAU电源接口

5G设备安装

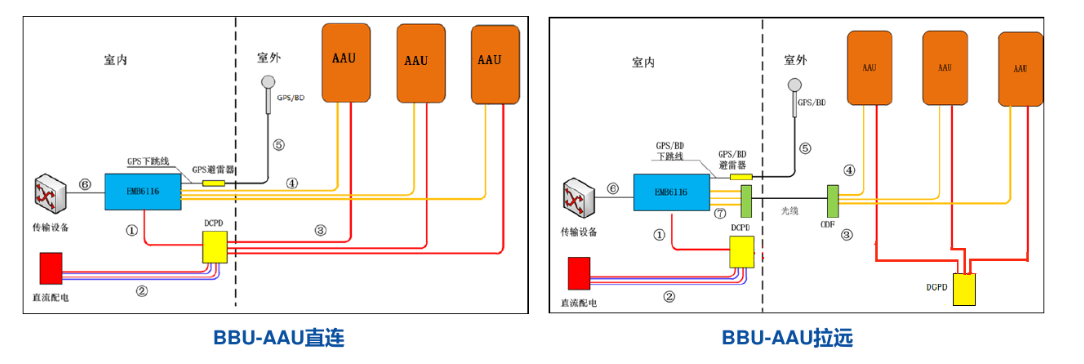

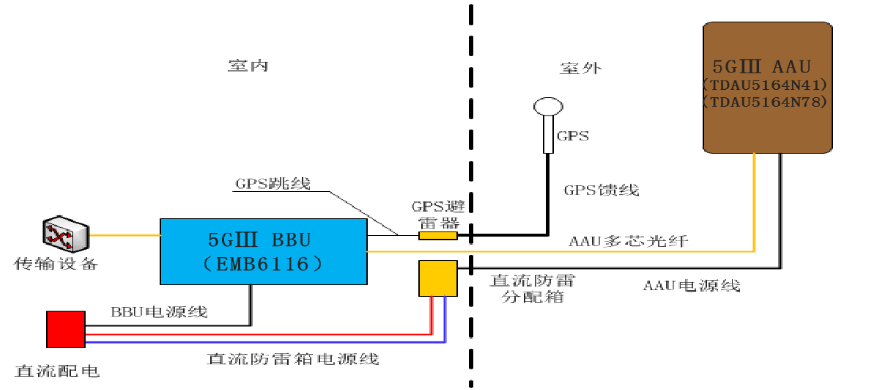

基站整体安装图示

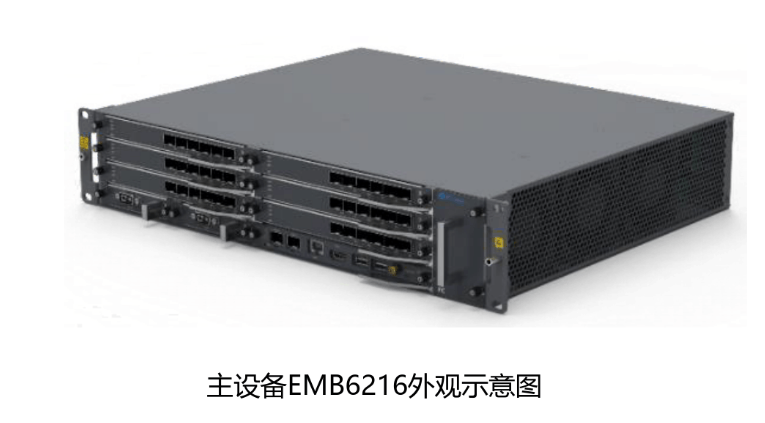

主设备介绍-EMB6216

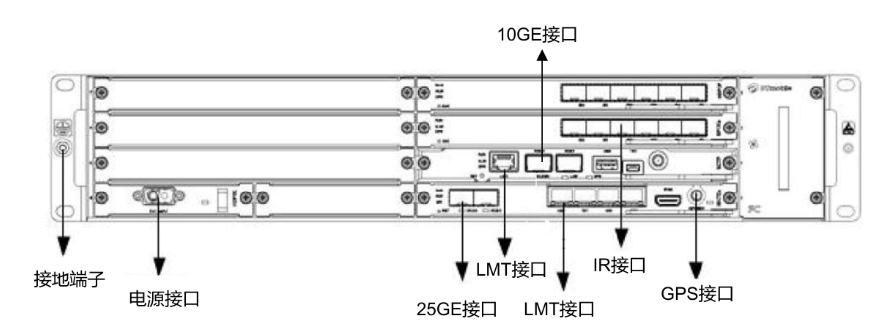

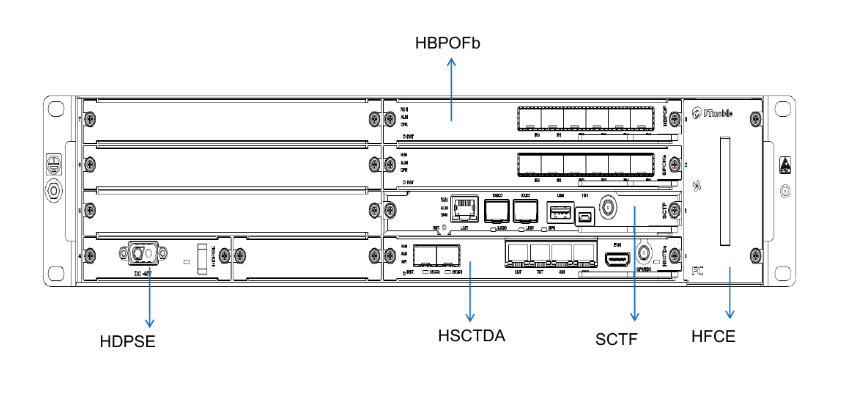

EMB6216前面板视图

EMB6216主要接口

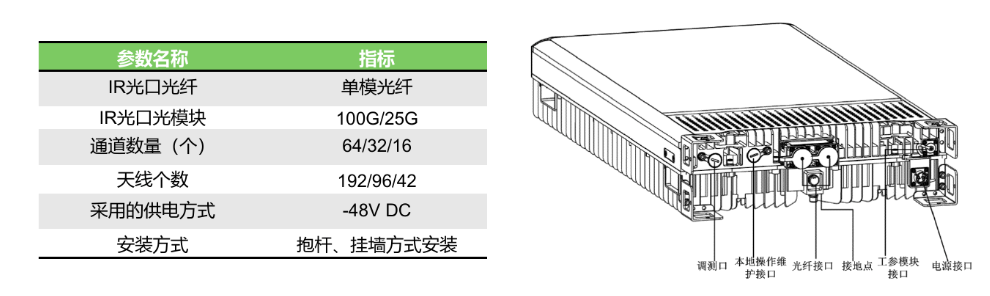

AAU接口

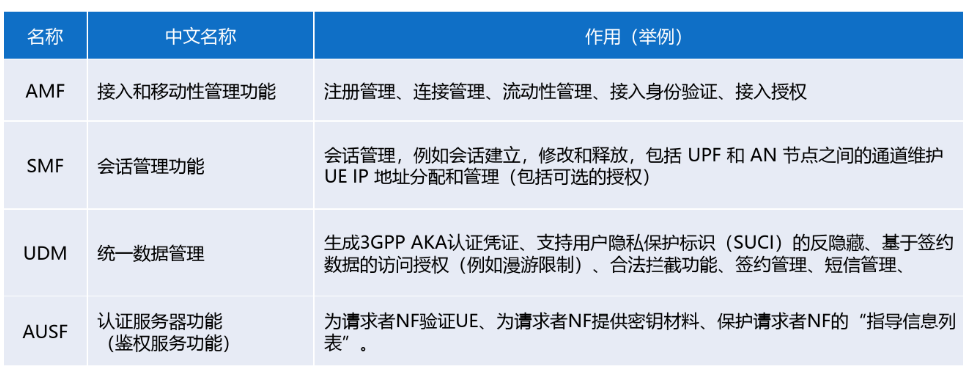

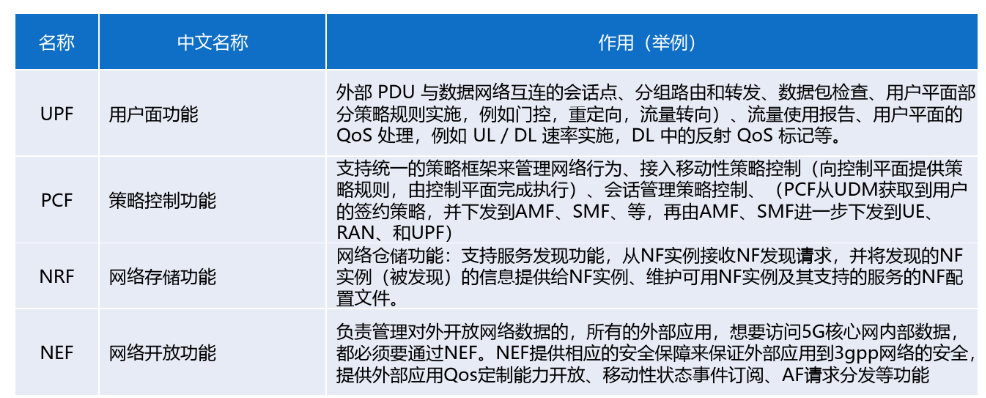

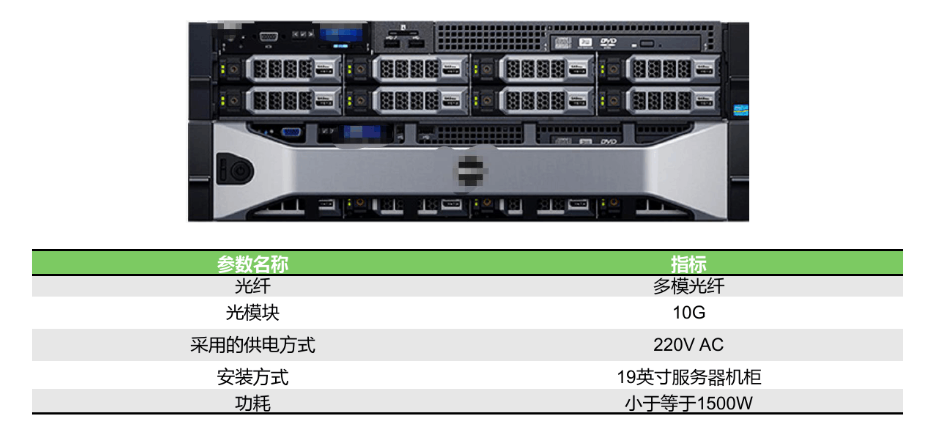

5G核心网(通用服务器)

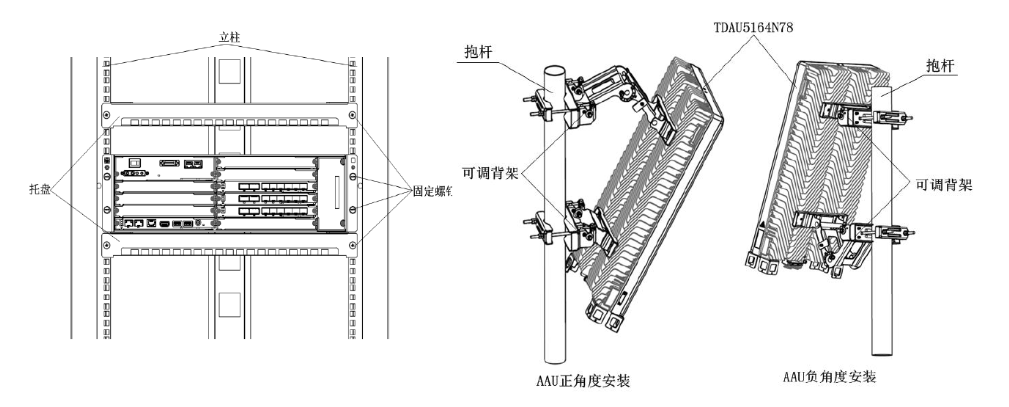

安装方式

基站安装

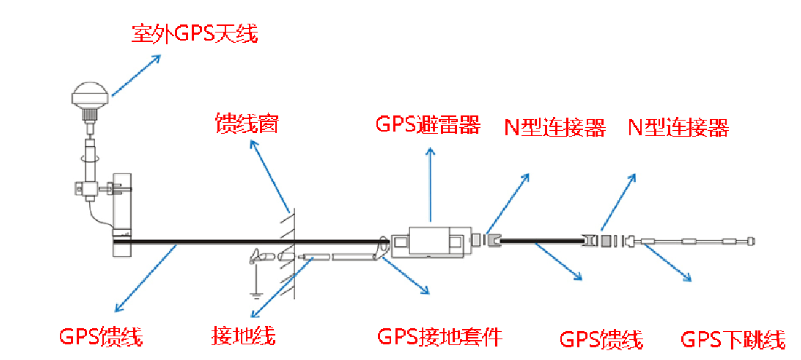

GPS系统

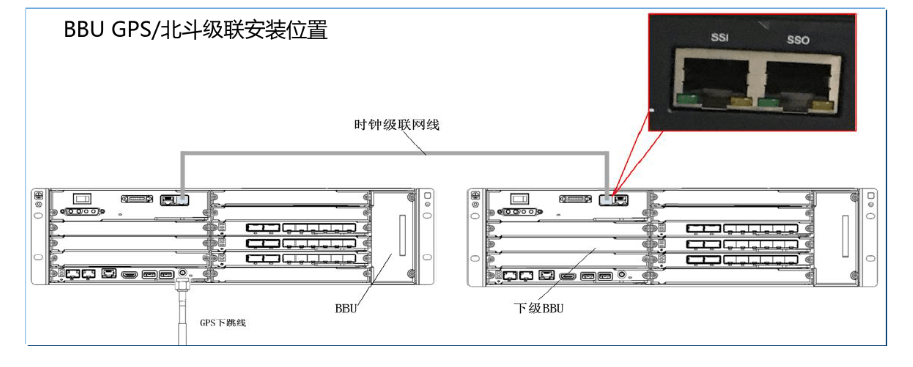

时钟级联

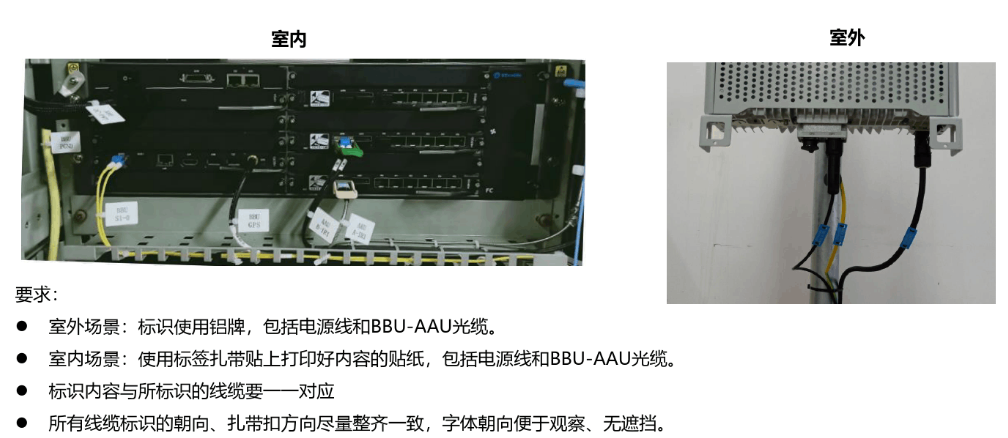

BBU辅材

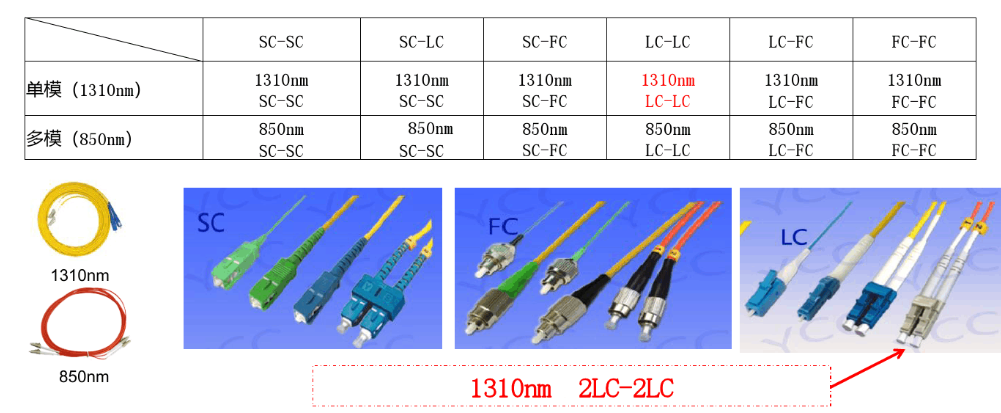

BBU辅材-光纤

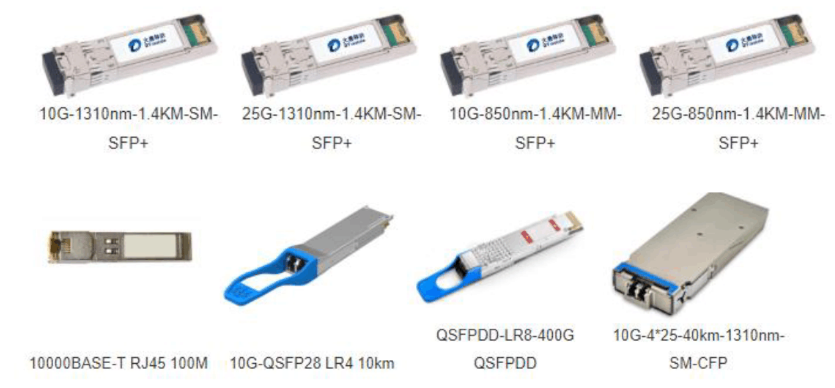

BBU辅材-光模块

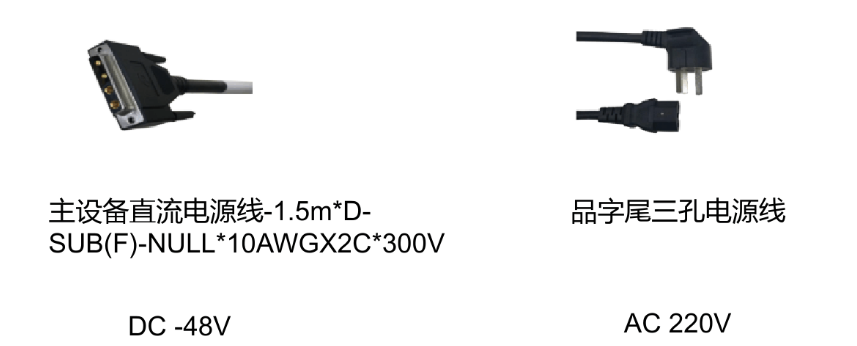

BBU-电源

5G基站开通调测与车联网

5G网络发展技术背景

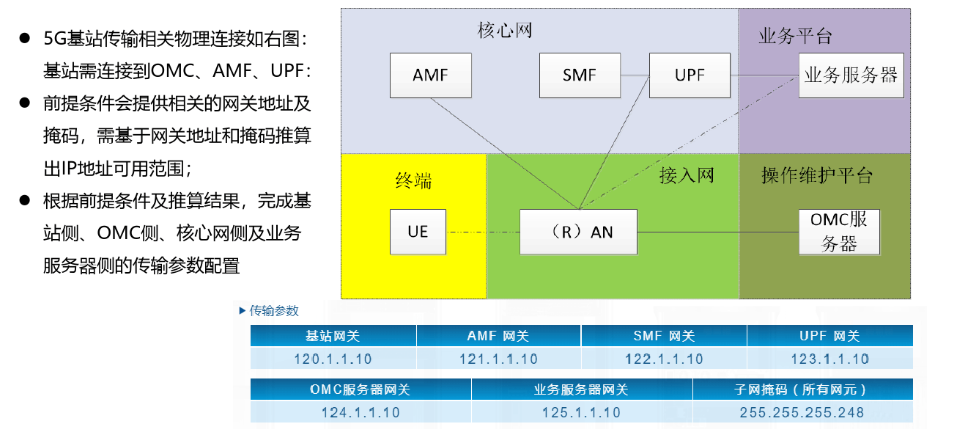

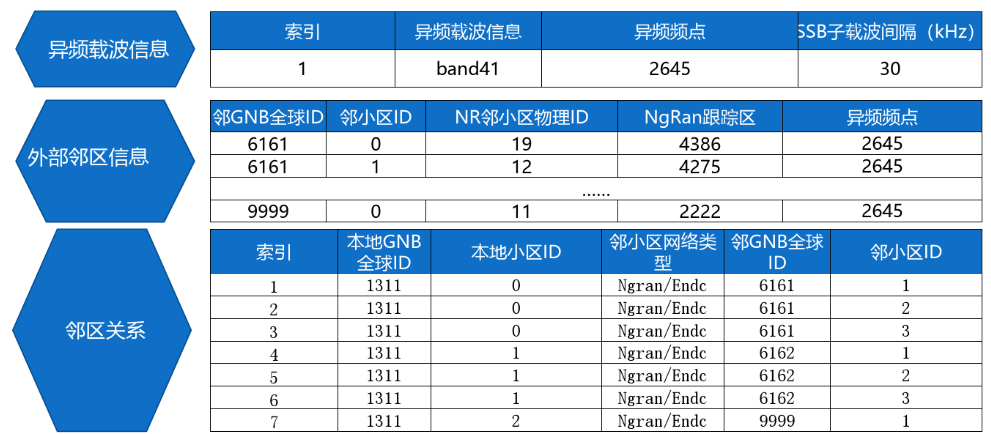

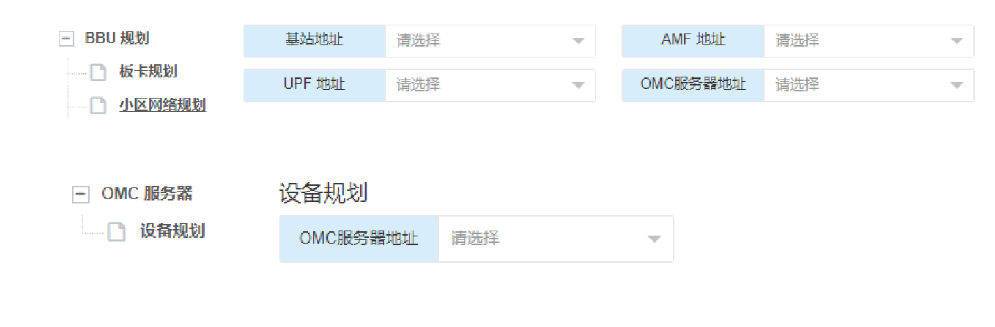

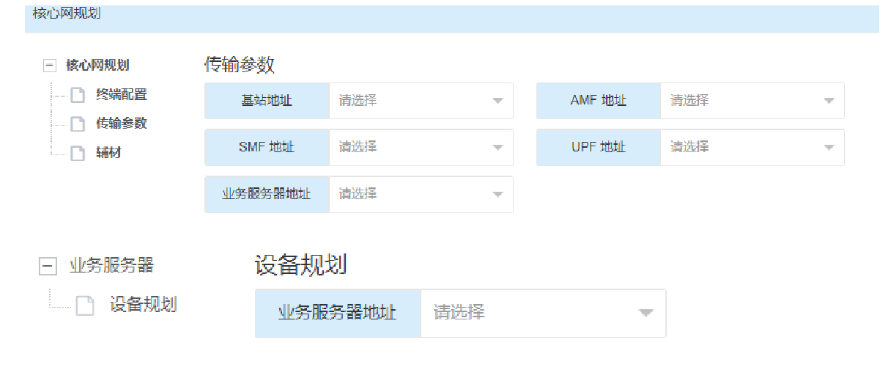

传输参数配置

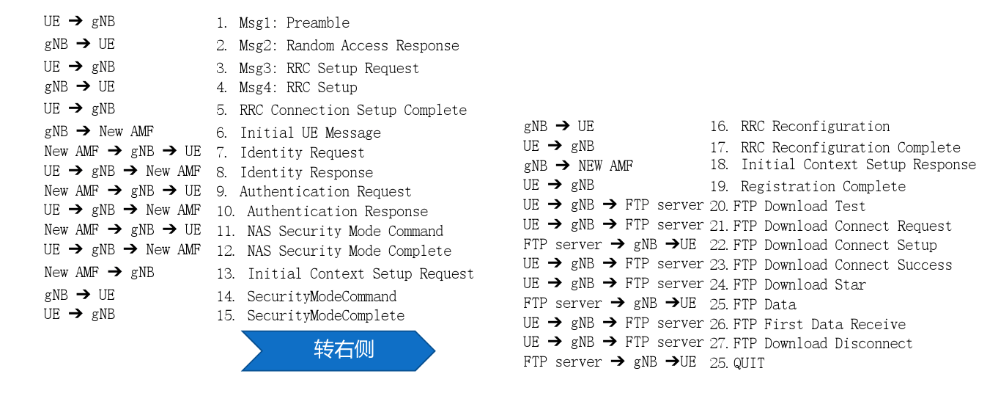

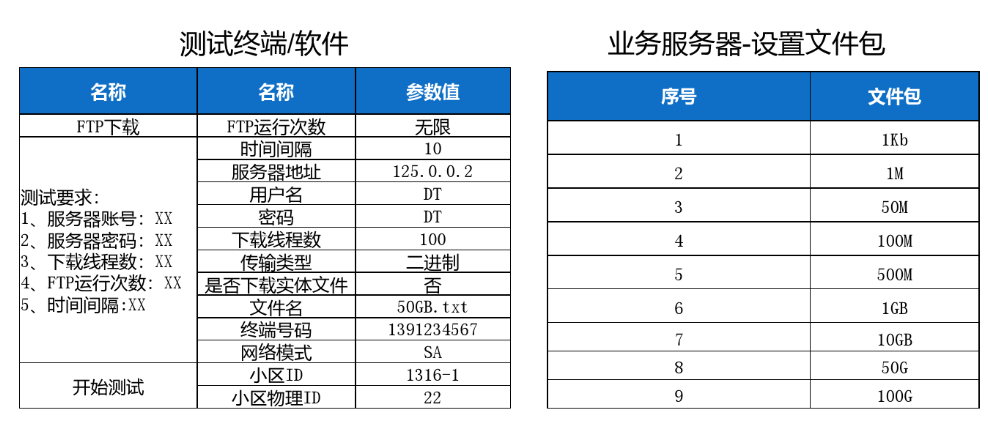

业务验证

5G+车联网

车联网背景

基于电信级服务质量的蜂窝通信关键技术，演进形成车用无线通信技术，C-V2X是基于3GPP全球统一标准的通信技术,包含LTE-V2X和NR V2x，目前正在研究和使用的是:LTE-V2x:

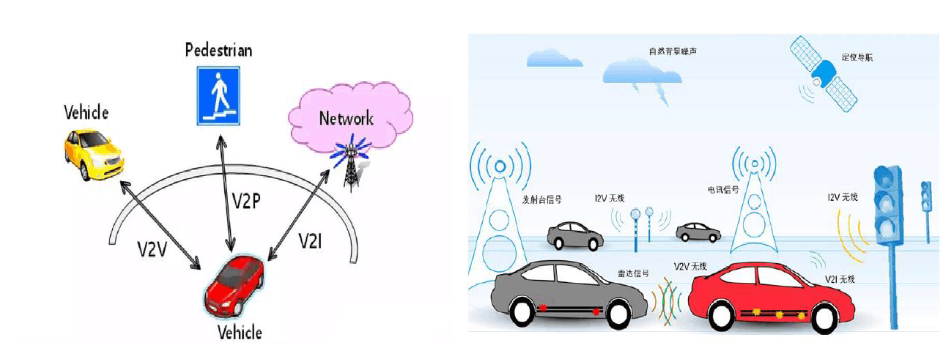

车联网概述

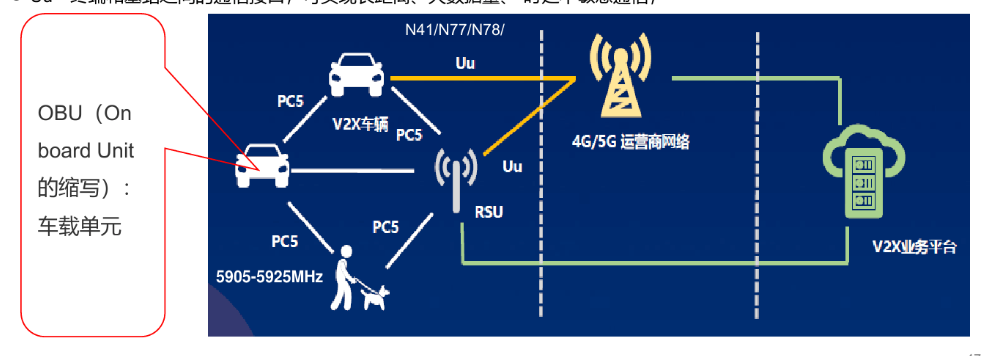

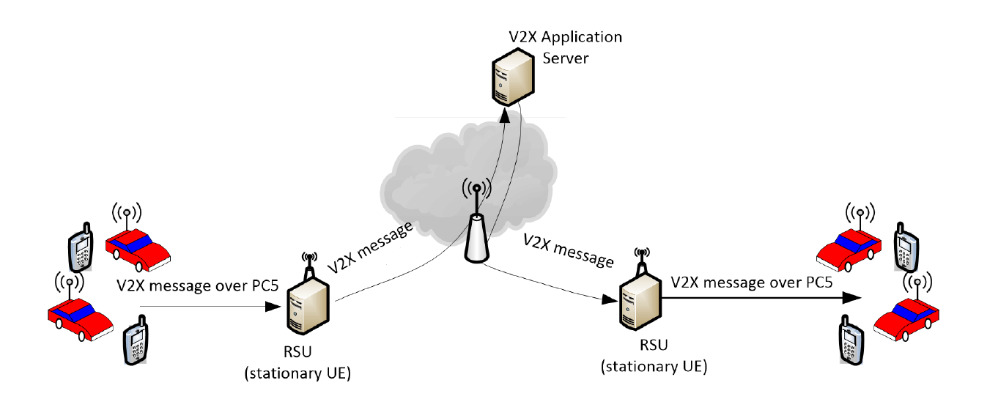

C-V2X可提供两种通信接口(如下图)，分别为Uu接口（蜂窝通信接口）和PC5接口（直连通信)

  • PC5：车、人、路之间的短距离、低时延、高可靠直接通信;
  • Uu：终端和基站之间的通信接口，可实现长距离、大数据量、时延不敏感通信;

  • FCW: Forward Collision Warning (FCW)前方碰撞预警系统
  • 前车:RV (remote Vehicle)远端车辆
  • 后车:HV (host Vehicle)本端车辆
  • 车与车之间的接口:V2V
  • FCW应用分类:低时延高频率

5G网络发展技术背景

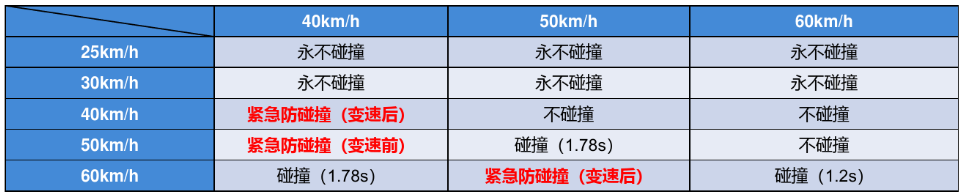

有以下结果:

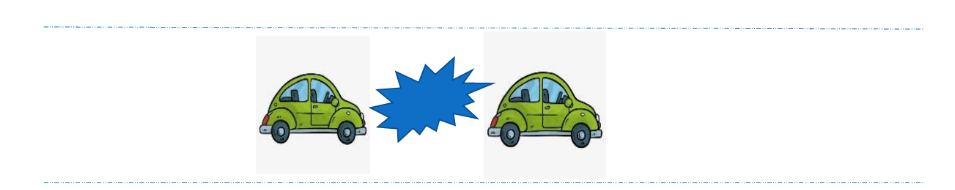

  1. 碰撞则两车在行驶过程相撞（注意相撞时机不同)
  2. 永不碰撞（则从启动开始两车距离拉开)
  3. 不碰撞（30S前距离拉大，30S后距离缩短，但仍足够大)
  4. 紧急防碰撞（收到预警提示，后车及时减速，保持安全距离)

防碰撞时间判定

  1. 防碰撞时间**(3.1s<T<=4s)：最紧急**，不碰撞，发起预警及时调整，安全抵达。(两车车距保持安全距离)
  2. 防碰撞时间**(T<3.1S)：发起预警**，但无法及时制动，将产生碰撞
  3. 防碰撞时间**(T>4S)**：非最紧急防碰撞，两车距离拉得较远，但可安全抵达。
